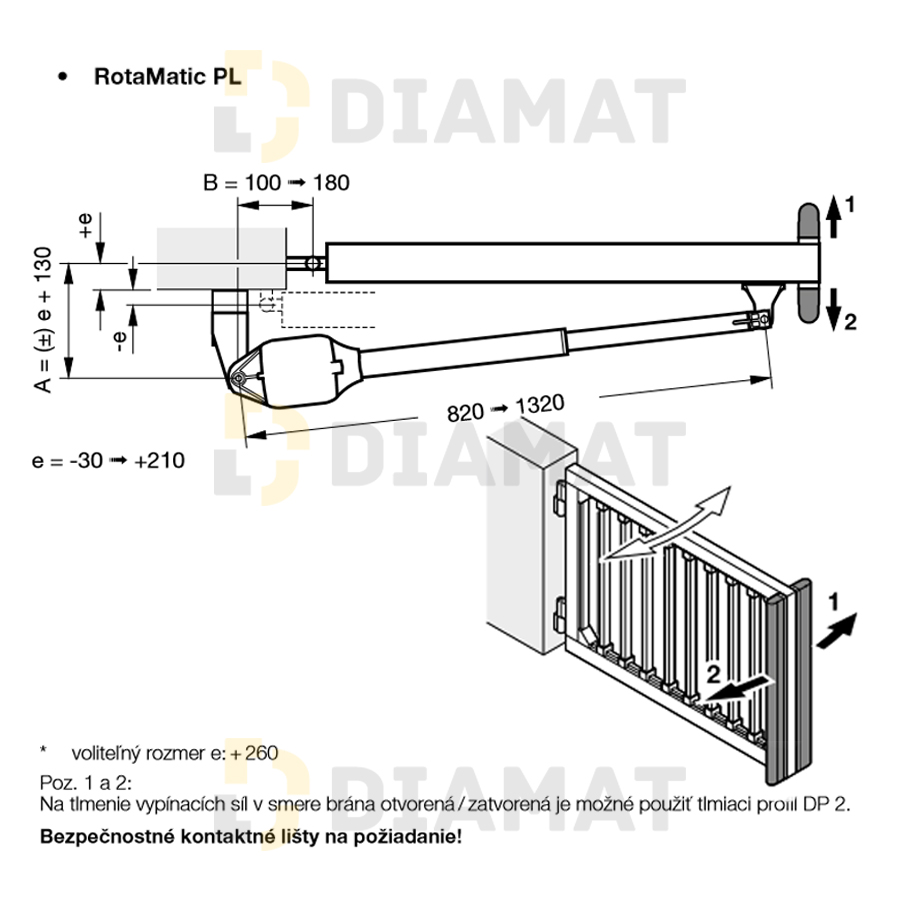

Pohon vjazdových brán RotaMatic PL - HÖRMANN

Štíhly pohon s elegantným vzhľadom

Cykly brány (Otv./Zatv.) za deň / za hodinu - 40/10

Údaje k pohonu

•  Motor 24 V jednosmerný prevodovkový motor
• Sieťové pripojenie - 230 V – 240 V striedavé napätie
• Menovitá sila - 540 N
• Maximálna ťažná a tlačná sila - 2700 N
• Maximálna rýchlosť vretena - cca 25 mm/s
• Pohotovostný režim < 1 W
• Skriňa - hliník / zinkový odliatok / plast vystužený skleným vláknom, odolný voči poveternostným vplyvom
• Rozsah teploty : – 20 °C až +60 °C
• Druh ochrany - IP44

Elektronika ovládania

• Druh ochrany (samostatná skriňa ovládania) - IP65
• Impulzné ovládanie
• Obmedzenie sily
• Pozvoľný rozbeh a pozvoľné zastavenie nastaviteľné
• Ukazovateľ -  Dvojitý 7-segmentový ukazovateľ
• Automatické zatvorenie nastaviteľné
• Počet pripojiteľných bezpečnostných zariadení - 2
• Koncová poloha

               - (brána zatvorená) : nastaviteľná prostredníctvom integrovaného koncového spínača alebo koncového dorazu,

               - (brána otvorená) : programovateľná (t. zn. nie je potrebný koncový doraz!)

Vybavenie

• Ručný vysielač (868 MHz) - 5-tlačidlový ručný vysielač HS 5 BS  Štruktúrovaný povrch (čierny)
• Integrovaný prijímač (868 MHz) - integrovaný obojsmerný 5-kanálový prijímač

Rozsah dodávky pohonu s:

• montážnym materiálom
• vedením pre skúšobný chod

Príslušenstvo pre pohony otváravých brán RotaMatic

• Sada príslušenstva pre RotaMatic

Možnosti príslušenstva pre pohony otváravých brán RotaMatic

• Ručný vysielač - Ručný vysielač HSE 2 BS
• Kódovací spínač - Rádiový kódovací spínač FCT 10 BS
• Stojaci stĺpik - Sada stojacích stĺpikov STL 1 pre svetelnú lištu LED alebo svetelné závory
• Tlmiaci profil - Sada tlmiaceho profilu DP 2 vrátane profilu C
• Elektrický zámok -  Na blokovanie na podlahu alebo do stĺpika
• Mechanické príslušenstvo - Nábehový uholník, dorazový uholník, sada kovania atď.
• Núdzový akumulátor - HNA Outdoor

Upozornenie:

• Prevedenia s vyhrievaním na použitie v extrémne chladných oblastiach do −35 °C. Profil pohonu je vyhrievaný priamo pomocou tyčového vyhrievania.  Vyhrievanie pohonu ako aj ovládania je napájané napätím 230 V.

• Pri impulznom ovládaní bez výhľadu na bránu alebo pri aktivovanom automatickom zatvorení je potrebné použitie svetelnej závory!

• Pri plánovaní systémov otváravých brán je potrebné prekontrolovať maximálne výplne krídla brány za zohľadnenia regionálnych zaťažení vetrom!  Požiadavky DIN EN 13241 musia byť zohľadnené.

• Dĺžka prípojného kábla medzi pohonom a ovládaním smie byť max. 30 m.

• Pri bránach s čiastočnou výplňou plochy je potrebný elektrický zámok!

• Od šírky krídla brány 1500 mm sa odporúča elektrický zámok!
