Na brány bez elektrickej prípojky

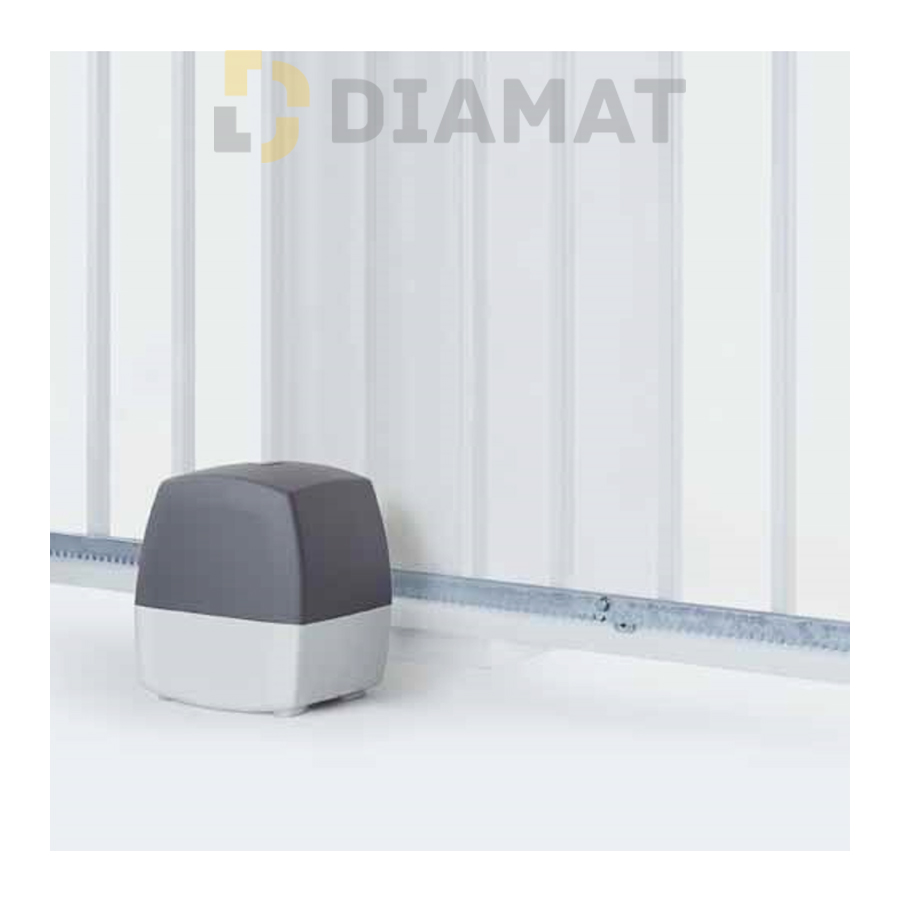

Hlavnými prednosťami pohonu posuvnej brány LineaMatic sú jeho kompaktná, výškovo nastaviteľná skriňa zo zinkovanej liatiny a z plastu zosilneného sklenými vláknami, ako aj spoľahlivá elektronika pohonu.

Cykly brány (Otv./Zatv.) za deň / za hodinu - 5/2

Údaje k pohonu

• Motor - 24 V jednosmerný prevodovkový motor
• Sieťové pripojenie 230 V – 240 V striedavé napätie, 50 Hz
• Menovitá sila 160 N
• Maximálna ťažná a tlačná sila 800 N
• Maximálna rýchlosť chodu brány cca 150 mm/s
• Pohotovostný režim < 0,4 W
• Skriňa - Zinkový tlakový odliatok / plast odolný voči poveternostným vplyvom
• Rozsah teploty – 15 °C až +45 °C
• Druh ochrany IP44

Elektronika ovládania

• Ovládanie integrované v skrini pohonu
• Impulzné ovládanie
• Obmedzenie sily (nastaviteľné)
• Pozvoľný rozjazd a zastavenie (nastaviteľné)
• Magnetický koncový spínač
• Automatické zatvorenie integrované
• Prechod osôb programovateľný
• Počet pripojiteľných bezpečnostných zariadení - 3

Vybavenie

• 5-tlačidlový ručný vysielač - HS 5 BS štruktúrovaný povrch (čierny)
• integrovaný obojsmerný 5-kanálový prijímač BS

Rozsah dodávky pohonu s:

• montážnym materiálom
• pastorkom pohonu modul 4 (priame ozubenie)
• montážnou pomôckou na vyrovnanie ozubených tyčí
• spodnou časťou krytu odolná voči korózii a výškovo nastaviteľnou

Rozsah dodávky LineaMatic Akku-Solar

• Externá skriňa so zabudovanými akumulátormi a regulátorom nabíjania
• Solárny modul s 10 m prípojným vedením

Potrebné príslušenstvo

• Profily ozubených tyčí - Plastové alebo oceľové profily ozubených tyčí

Príslušenstvo pre pohony posuvných brán LineaMatic

• Sada SK LineaMatic (437989) - Sada pozostávajúca z: • Jednocestná svetelná závora EL 301 • Signálne svetlo LED SLK 24 V 437989 81
• Pákový zámok na kryt pohonu LineaMatic • Pákový zámok • 2 kľúče

Možnosti príslušenstva pre pohony posuvných brán LineaMatic

• Vysielače - Ručný vysielač
• Kódovací spínač - Rádiový kódovací spínač FCT 10 BS
• Stojaci stĺpik - Sada stojacích stĺpikov STL 1 pre svetelnú lištu LED alebo svetelné závory
• Signálne svetlá - Signálne svetlo LED SLK
• Svetelné závory Jednocestná svetelná závora EL 301
• Kontaktné lišty - Zabezpečenie uzatváracej hrany
• Núdzový akumulátor - HNA Outdoor

Upozornenie:

Profily ozubených tyčí sa musia objednať samostatne!

Pri impulznom ovládaní bez výhľadu na bránu alebo pri aktivovanom automatickom zatvorení je potrebné použitie svetelnej závory! Nie pre stúpajúce alebo klesajúce bránové systémy!
